PLC控制密碼鎖

    隨著社會的進步,時間的推移,PLC已經在不經意中慢慢地向人們的生活走近.

PLC控制系統除了用在工業現場,

比如做成電氣柜PLC控制柜,PLC控制箱之外,

在民用品上也可見到PLC的身影.下面就是一個PLC用于人們生活品中的例子.

   下文介紹PLC在密碼鎖控制中的應用.

    用數字鍵輸入密碼有一個缺陷, 就是人們在按下密碼的時候,如果旁邊有人看,很容易泄漏密碼.本文介紹

用PLC控制一個密碼鎖,

用一位BCD碼數字開關輸入1-8位數字,即使旁邊有人也看不出輸入的密碼.

控制方案設計

1,輸入/輸出元件及控制功能如下

2,電路設計

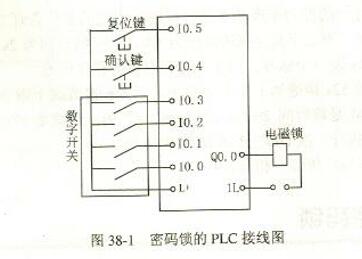

密碼鎖的PLC接線圖如下,

    用一個BCD碼數字開關輸入密碼,

為了防止被偷看,將數字開關放在明處,

將確認鍵放在暗處,撥動數字開關,當撥到密碼數時,按一下確認鍵,

接著繼續撥動數字開關,

這樣,即使旁邊有人,也看不出確認的密碼數和密碼位數.

如果按錯了,可按下復位鍵,清除密碼.

 3,控制原理

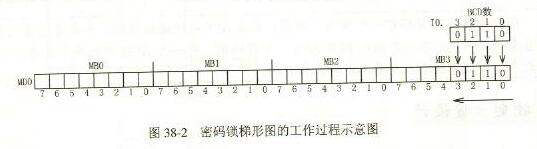

    初如脈沖SM0.1將MD0中的數據清零.

數字開關分別接在PLC的I0.0,I0.1,I0.2,I0.3 上,

將這4位二進制數(BCD碼)傳送到MD0的低4位M3.0,M3.1,M3.2,M3.3上.

  密碼鎖的控制梯形圖如下

    按下確認鍵,I0.4脈沖執行一次左移指令,

將輸入的數據左移4位到M3.4-M3.7,撥入下一位密碼,

再按下確認,如此將全部密碼輸入后,按下確認,

如果輸入的密碼和梯形圖中設置的密碼一致時,本例梯形圖中的密碼為11224488,

比較接點接通定時器T37和Q0.0得電自鎖,電磁鎖得電,

執行開鎖,

開鎖時間為2S,T37延時將Q0.0線圈斷開.

Q0.0得電時將MD0中的數據清零.以便下次輸入密碼,

如果輸入錯誤,按一下復位鍵I0.5,也能將MD0中的數據清零.
