PLC控制拔河比賽

PLC的應用場所可以說非常廣,前面有說到PLC控制柜(或PLC控制箱)的用一些用途,比如PLC控制密碼鎖,比如PLC控制洗車機,下面分享一個PLC控制拔河比賽的案例.

控制要求:

用七個燈排成一條直線,開始時,按下開始按鈕,中間一個燈亮表示拔河比賽繩子的中點,游戲的雙方各持一個按鈕,游戲開始.

雙方都快速不斷地按動按鈕,每按一次按鈕,亮點向本方移動一位.

當亮點移動到本方的端點時,這一方獲勝.并保護燈一直亮,并得一分.雙方的按鈕不再起作用.

用兩個數碼管顯示雙方得分.

當按下開始按鈕時,亮點回到中間,就可重新開始,新一輪的游戲了.

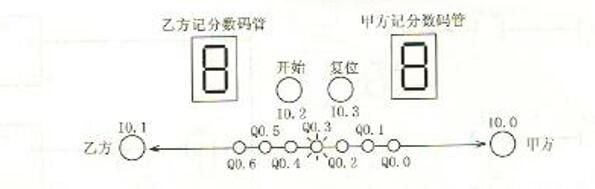

拔河比賽示意圖如下所示

控制方案設計:

1,輸入/輸出元件及控制功能

 如下表所示,介紹了PLC控制拔河比賽中用到的輸入/輸出元件及控制功能.

2,電路設計

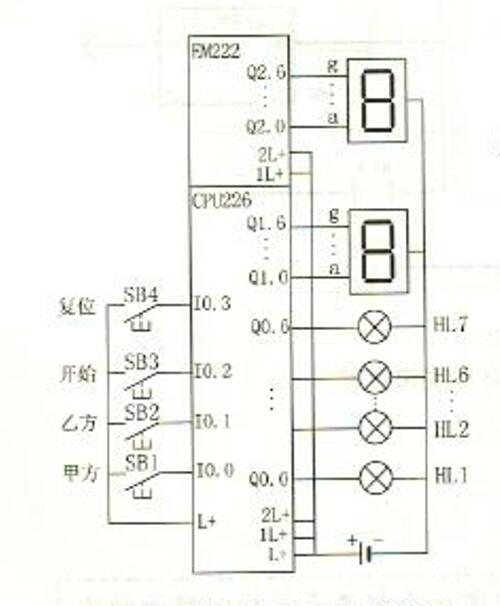

拔河比賽PLC接線圖如下圖所示.

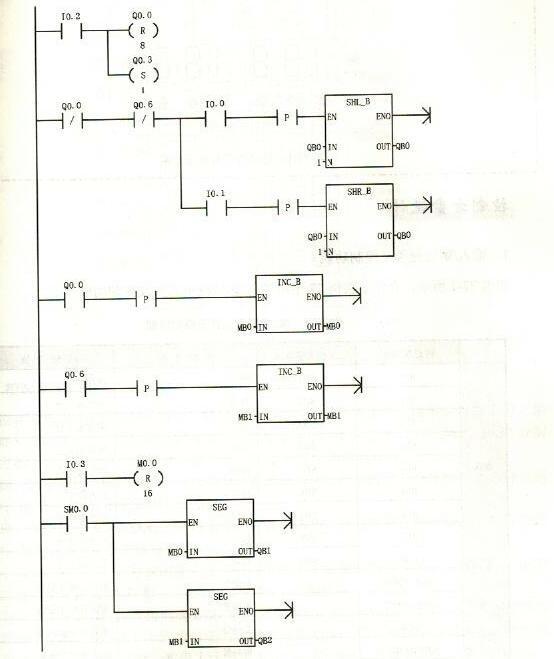

拔河比賽PLC梯形圖如下圖所示.

3,PLC控制原理

首先,裁判員按下開始按鈕I0.2,Q0.0-Q0.7全部復位.

再將Q0.3置位,中間的燈亮,表示拔河繩子的中點.

游戲開始后,甲方按按鈕I0.0,每亮一次,亮點身甲方右移一位,乙方按按鈕I0.1,每按一次,亮點向乙方左移一位.

雙方都快速不斷地按動按鈕,每按一次按鈕,亮點向本方移動一位.

假如甲方移動快,當亮點移動到甲方的端點,Q0.0-1,Q0.0常閉接點斷開,不執行移位指令,雙方的按鈕不再起作用.

Q0.0常開接點閉合,執行加1指令,并得一分,并且保持Q0.0燈一直亮,經SEG譯碼,數碼管顯示得分.

同理,假如乙方移動快,當亮點移動到乙方的端點,Q0.6=1,Q0.6常閉接點斷開,不執行移位指令,雙方的按鈕不再起作用.Q0.6常開接點閉合,執行加1指令，并得1分。

并且保護Q0.6燈一直亮,經SEG譯碼,數碼管顯示得分.

再按下開始按鈕I0.2時,亮點回到中間,就可以重新開始了.

當比賽結束時,再按下復位按鈕I0.3,比分復位.

4,結束語

在這個PLC控制實例中,由于控制的點數不多,用S7-200PLC就可以完成.如果要做成實物的話,不用做做成PLC控制柜,做成PLC控制箱就可以了。

參考文獻/《西門子S7-200PLC編程實例精解》
